DESTACO氣動壓緊夾具系列產品



IP 67 等級，所有傳感器均配有 LED，便于設置



溫度范圍：-10°C 至 60°C [14°F 至 140°F]



連接器：M8 公頭，0.15m 長



功能（電插頭）：PNP



開關電壓：4.5-28V DC







傳感器的設計為安裝在帶有 4 毫米圓形凹槽的圓柱體上



傳感器由安裝在夾具圓柱體上的磁環激活

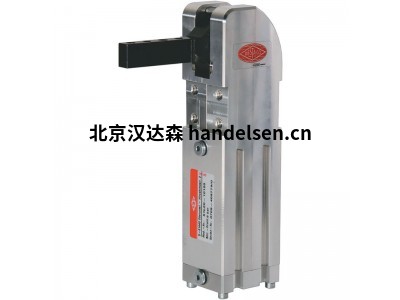

可調節的輕型封閉式電源夾 - 82L-3E 系列



DESTACO 功率鉗旨在滿足汽車和鈑金加工應用的嚴格要求，同時可承受數百萬次循環。







82L-3E 電源鉗專為承受的制造環境而設計，旨在提供的鉗位能力和靈活性。82L-3E 采用輕質鋁制設計，并具有改進的機制以提高精度。使用一種工具即可在現場輕松調整臂張角度。







當談到地固定和定位工件時，只需看看 DESTACO 最靈活、最完整的封閉式動力夾具系列即可完成工作。







市場： 航空航天、 汽車、 食品和包裝







應用：夾具和測試、焊接、CNC加工







零件號：



82L-3E2325



82L-3E232N



82L-3E2332



82L-3E233N



82L-3E2340



82L-3E234N



82L-3E23004N



82L-3E23H04N(左手)紅色



82L-3E23H04N(右手)紅色



82L-3E23HG4N(左手)綠色



82L-3E23HG4N(右手)綠色



82L-3E23HG4N00(右手)



82L-3E23HG4NC8(右手)



82L-3E23HG4NB7(右手)



82L-3E23HG4NB8(右手)







封閉式氣動動力夾 | 重載、公差補償 - TCC-2E 系列



DESTACO 的新型 TCC 系列通過提供公差補償增加了更大的靈活性，允許夾具在夾具臂移動的三度內進行自我調整，而無需使用墊片。TCC 系列非常適合多種應用，包括手動和自動夾具焊接、定位和定位。TCC 系列提供三種尺寸：40、50 和 63。







市場： 航空航天、 汽車、 食品和包裝







應用：沖壓、注塑成型、惡劣環境











無限臂張開：



從 5 - 135°



調節 現場輕松調節



傳感器無需調節，即使打開角度發生變化



符合 NAAMS 和歐洲安裝標準



可變零件厚度的公差補償



封閉式鋁體



密封滾針軸承



完全封閉式傳感器



正面、背面和側面安裝



可用的夾具尺寸： 40mm、50mm、63mm



氣壓損失時手動解鎖











用于裝配和焊接的帶有大夾持臂的氣動鉸鏈夾 – 850 系列



DESTACO 的 850 系列氣動肘節夾具在所有樞軸點均采用硬化銷/襯套，使用壽命長，傳感器可用于圓形或 T 型槽式傳感器，并擁有一個大夾持臂，可輕松修改以適應您的應用。這些夾具的常見應用包括組裝和焊接。







市場：汽車、 食品和包裝、工業







應用：夾具和測試、焊接、裝配







撥動鎖安全功能，因此即使完全失去氣壓，它們也能保持機械鎖定



一致的夾緊力



遠程操作



快速響應時間







850-ME



我們手動夾具 650 型的氣動版本。氣動缸具有內置流量控制功能，可實現平穩運行，磁性環形活塞可用于位置感應?？扇菁{ T 型槽 (8EA-109-1) 或圓形 (810169) 傳感器。



氣動版650型手動直線動作夾具



傳感器可用于圓形或 T 型槽式傳感器
