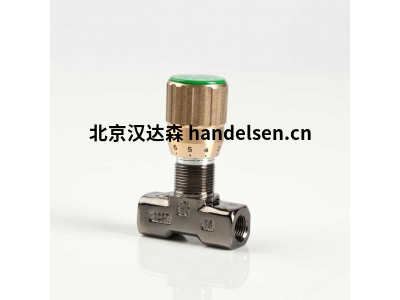

Tognella 266/2 型插裝式流量控制閥：精準流量控制的模塊化核心

Tognella 266/2 型插裝式流量控制閥：精準流量控制的模塊化核心

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在液壓系統這個精密的“動力王國”中，對流體流量的精確控制如同掌控著系統的脈搏。Tognella 公司作為全球的液壓插裝閥制造商，其 266/2 型二通壓力補償流量控制閥 正是這一關鍵領域的明星產品。它以其性能、堅固的設計和模塊化的靈活性，成為工程師們在需要穩定、精確流量調節場合的可靠選擇。

核心定位：何為 266/2 型閥？

266/2 是 Tognella 龐大的“266系列”流量控制閥中的一款二通壓力補償型（2-way pressure compensated）流量調節閥。其核心功能在于：

1.      精確流量設定： 允許用戶通過外部調節機構（如手輪、鎖緊螺母或帶刻度旋鈕）設定一個期望的流量值（Q）。

2.      壓力補償： 這是其核心的價值所在。它能自動補償上游供油壓力（P）或下游負載壓力（A）的波動，確保通過閥的實際流量（Q）始終穩定在設定值附近，不受系統壓力變化的影響。這解決了普通節流閥在壓力變化時流量隨之波動的根本問題。

3.      單向自由流通： 在反向（B->A）流動時，閥提供極低的流動阻力，允許油液幾乎無阻礙地自由通過。

工作原理揭秘：恒定壓差的智慧

266/2 實現壓力補償?shù)暮诵脑谟谄淝擅畹膬炔拷Y構設計：

1.      節流口： 閥內包含一個可調節的節流口（通常由閥芯和閥套的特定開度形成），這是設定流量的物理基礎。

2.      壓力補償閥芯： 這是實現“二通”補償?shù)年P鍵元件。它感知節流口上游（P腔） 和下游（A腔） 的壓力。

3.      壓差恒定： 補償閥芯像一個自動的平衡器。它會根據 P 腔和 A 腔的壓力差（ΔP = P - A）自動調整其開度（通常是改變一個彈簧預緊力對應的位置），目標是維持節流口兩端的壓差（ΔP）基本恒定。

4.      流量恒定： 根據流體力學原理（Q ≈ Cd * A * √(2*ΔP/ρ)），當節流口的通流面積（A）被設定后，只要其兩端的壓差（ΔP）保持恒定，那么通過它的流量（Q）就必然保持恒定。補償閥芯的作用正是確保 ΔP 在系統壓力（P）或負載壓力（A）變化時盡可能保持不變。

技術亮點與核心優勢

·         流量穩定性： 在補償器工作范圍內，流量波動極小（通常<±3-5%），為執行器（油缸、馬達）提供平穩、精確的速度控制，顯著提升設備運行品質和加工精度（如注塑機、機床）。

·         簡化系統設計： 無需復雜的壓力控制回路來穩定供油壓力，即可獲得穩定流量，降低系統復雜度和成本。

·         寬泛的工作范圍： 設計適用于廣泛的流量范圍（具體取決于閥的通徑大?。┖凸ぷ鲏毫Γ藴市屯ǔ？蛇_ 350 bar），適應多種應用需求。

·         堅固耐用： Tognella 以其高品質材料和精密制造工藝著稱，266/2 閥芯設計堅固，閥套采用硬化鋼，確保長壽命和高可靠性，即使在嚴苛的工業環境中（如工程機械、礦山設備）。

·         模塊化靈活性： 作為標準的 ISO 7368 插裝閥，266/2 可以方便地集成到各種符合標準的插裝閥塊（Manifold Block）中。這種設計允許在一個緊湊的閥塊內集成多個功能閥（方向、壓力、流量），實現高度集成化、節省空間、減少泄漏點、便于維護和功能擴展。

·         低反向壓降： 自由流通方向（B->A）壓降極低，減少不必要的能耗和發熱。

·         響應速度快： 補償閥芯設計使其對壓力和負載變化的響應迅速，維持流量穩定。

典型應用場景

266/2 因其精準的壓力補償流量控制能力，廣泛應用于需要穩定執行器速度或精確控制流量的場合：

1.      注塑成型機： 精確控制合模、注射、保壓、頂出等各階段油缸的速度，確保制品質量和成型周期穩定。

2.      工業機床： 控制進給驅動（油缸或馬達）的速度，實現精確的切削、進給和定位（如折彎機、剪板機、加工中心液壓單元）。

3.      工程機械： 穩定控制起重機變幅/伸縮速度、挖掘機動臂/斗桿速度、混凝土泵送速度等，提高操作平穩性和作業精度。

4.      農業機械： 控制收割臺升降速度、液壓馬達驅動的旋轉部件（如收割滾筒）速度等。

5.      物料搬運設備： 精確控制叉車門架升降/傾斜速度、AGV驅動速度。

6.      冶金設備： 在軋機、連鑄機等設備中控制壓下缸、導衛裝置等的速度。

7.      試驗設備： 需要精確加載速度或位移控制的液壓試驗臺。

8.      任何需要抵抗負載或供油壓力變化影響執行器速度的回路。

選型與安裝關鍵點

·         通徑選擇： 根據系統所需的大設定流量和工作壓力選擇閥的通徑（CV 值）。

·         調節方式： 選擇手動調節（帶鎖緊螺母或刻度旋鈕）、帶位置傳感器（用于遠程監控或閉環控制）或帶比例電磁鐵（用于電比例遠程無級調節）的變型。

·         油口配置： 確認閥塊的 P（壓力）、 A（負載）、 B（油箱/T） 油口連接正確。

·         過濾要求： 強烈建議 在閥上游安裝高精度油濾（通常推薦 NAS 1638 7 級或 ISO 4406 16/13/10），保護精密的節流棱邊和補償閥芯免受污染卡滯。污染是導致流量控制失效常見的原因。

·         安裝扭矩： 嚴格遵循 Tognella 手冊規定的安裝蓋板螺栓擰緊力矩，確保密封可靠并防止閥套變形。

·         泄油口： 某些帶特殊功能（如先導控制）的變型可能需要連接泄油口（Y）至油箱。

維護與故障排查

·         定期檢查： 檢查調節機構是否松動，外部有無泄漏。

·         關注油液清潔度： 保持系統油液高度清潔是保證閥門長期穩定工作的關鍵。

·         常見故障：

o    流量不穩定/無法達到設定值： 常見原因是污染導致節流口或補償閥芯卡滯。需拆解清洗（使用無絨布和清潔溶劑，嚴禁劃傷精密表面），檢查磨損，并清潔系統、更換濾芯。也可能是補償器彈簧失效或調節機構損壞。

o    內泄漏過大： 閥芯/閥套過度磨損或密封件損壞。

o    無法調節： 調節機構損壞或內部卡死。

·         備件： Tognella 提供完整的維修套件（通常包含閥芯、閥套、密封件、彈簧等），更換方便。

性能參數概覽 (典型值，具體以樣本為準)

總結

Tognella 266/2 插裝式二通壓力補償流量控制閥，是液壓精準流量控制領域的一款產品。它將精密的壓力補償機制、堅固可靠的工業設計以及模塊化插裝閥的集成優勢結合。無論是追求高精度制造的機床與注塑機，還是面臨嚴苛工況的工程機械與礦山設備，266/2 都能提供流量穩定性，確保執行器動作平穩精確，有效提升設備性能和效率。理解其壓力補償原理、掌握正確的選型、安裝和維護要點，是充分發揮這款高性能閥門潛力的關鍵。對于任何需要抵御壓力波動、實現精確流量和速度控制的液壓系統來說，266/2 都是一個值得信賴的、強大的解決方案。
