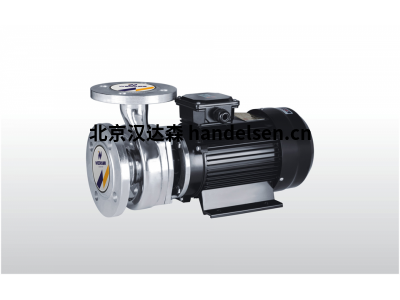

Dickow離心泵 HZA 418：堅固可靠的工業流體輸送專家

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

德國Dickow Pumpen GmbH（迪高泵業）是工業泵領域享譽全球的百年以其工程設計、制造工藝和無與倫比的可靠性著稱。Dickow泵廣泛應用于化工、石油天然氣、能源、船舶、水處理等嚴苛工況，成為高效、耐用、安全的代名詞。在其豐富的產品線中，HZA系列單級、徑向剖分、端吸式離心泵無疑是經典之作，而型號HZA 418則是該系列中處理中等流量與揚程需求的杰出代表。

HZA 418：設計與結構精髓

HZA 418泵體現了Dickow“堅固即可靠”的設計哲學：

1.      徑向剖分殼體： 泵殼體沿垂直于泵軸的平面剖分（水平中開式）。這種設計帶來無與倫比的維護便利性——無需拆卸進出口管道或驅動電機，只需打開上殼體，即可直接接觸到葉輪、軸封、軸承等核心部件，極大縮短停機時間，降低維護成本。

2.      背拉出設計： 結合徑向剖分結構，整個轉子部件（葉輪、軸、軸承、軸封等）可以作為一個整體從泵殼的驅動端向后（即遠離電機方向）拉出。這進一步簡化了維護和檢修流程，特別是在空間受限或管道復雜的安裝現場，優勢更為突出。

3.      堅固的構造：

o    厚重殼體： 采用高強度鑄鐵（如GGG40球墨鑄鐵）或根據工況需求選用不銹鋼等材料鑄造而成，確保承壓能力和機械穩定性。

o    重型軸系： 軸徑經過精心計算，具有充足的強度和剛度裕度，有效抵抗彎曲變形和振動，延長軸承和密封壽命。

o    精密加工： 關鍵配合面（如殼體剖分面、軸承座）經過精密加工，保證優異的密封性和對中性。

4.      高效水力部件： 葉輪采用Dickow成熟的流體動力學設計，通常為閉式葉輪（前后蓋板完整），提供高效率和良好的抗汽蝕性能（NPSHr值低）。葉輪可平衡孔設計有助于減小軸向力。精準鑄造和表面處理優化了流道，減少水力損失。

5.      靈活的密封選擇： HZA 418支持多種軸封方案，滿足不同介質和環保要求：

o    填料密封： 經濟實用，適用于允許少量泄漏的非危險、非貴重介質。可配備填料沖洗/冷卻系統。

o    單/雙端面機械密封： Dickow提供多種符合ISO 21049/API 682標準的機械密封方案，適用于易燃、易爆、有毒、昂貴或需零泄漏的介質?？膳渲酶鞣N沖洗方案（Plan 11, 13, 21, 23, 31, 32, 41, 52, 53, 54等）。

6.      可靠的軸承系統： 采用重型、長壽命滾動軸承（通常為深溝球軸承和角接觸球軸承組合），油浴潤滑（或可選脂潤滑）。堅固的軸承座和有效的軸封（如唇形密封）防止?jié)櫥瑒┬孤┖臀廴疚锴秩搿?strong>軸承溫度監測接口通常是標準或可選配置。

Dickow HZA 418 離心泵典型功能參數范圍

重要提示： Dickow HZA系列泵的具體參數（尤其是流量Q、揚程H、功率P）高度依賴于泵的具體設計點（葉輪直徑和轉速）。HZA 418通常指其接口尺寸（進出口法蘭尺寸）和基本框架尺寸。以下參數范圍代表了該尺寸級別泵在常見應用條件下的典型能力。實際選型必須依據Dickow提供的、針對具體泵型號（包含葉輪代碼和轉速）的性能曲線（Q-H曲線）和技術數據表。

1.      接口尺寸 (法蘭標準通常為 DIN/EN 1092-2 PN16/PN25 或 ANSI/ASME B16.5 Class 150)：

o    入口法蘭 (DN)： 100 mm (4英寸) 或 125 mm (5英寸) 常見范圍

o    出口法蘭 (DN)： 80 mm (3英寸) 或 100 mm (4英寸) 常見范圍

o    確切的法蘭尺寸和壓力等級需依據具體型號和訂單要求確認。

2.      性能參數 (典型范圍)：

o    流量 (Q)： 約 50 - 250 m³/h (220 - 1100 US gpm) 這是該尺寸泵在合理效率區間內能達到的典型流量范圍，大值和小值取決于葉輪和轉速。

o    揚程 (H)： 約 20 - 100 m (65 - 330 ft) 同樣高度依賴葉輪和轉速。

o    工作壓力 (P)： 通常設計用于PN16/PN25 (DIN) 或 Class 150 (ANSI) 法蘭等級，對應高約 16 bar (232 psi) 或 25 bar (363 psi) 的工作壓力（取決于具體殼體材料和設計）。高允許工作壓力需查證具體型號數據表。

o    溫度范圍 (T)： 標準設計通常覆蓋 -20°C 至 +120°C (-4°F 至 +248°F)。對于更高或更低的溫度，需選用特殊材料、密封和冷卻方案（如加長軸承座、冷卻夾套）。

o    汽蝕余量 (NPSHr)： 因具體工況點（流量）不同而變化。在佳效率點附近，HZA 418的NPSHr通常設計得較低（例如2-5米），確保良好的吸上性能和運行穩定性。精確值需查性能曲線。

3.      驅動與功率：

o    轉速 (n)： 常見標準轉速為1450 rpm (50Hz) 或 1750 rpm (60Hz)。也可根據需求提供其他轉速（如2900/3500 rpm或更低轉速）。

o    軸功率 (P)： 所需功率與流量、揚程、介質密度和泵效率直接相關。對于HZA 418尺寸的泵，在典型應用點，軸功率范圍可能在 15 kW 到 75 kW (20 HP 到 100 HP) 之間。精確功率需根據性能曲線和具體工況計算。

o    配套電機： 需根據計算得出的大軸功率（考慮安全系數）選擇標準電機（如IEC或NEMA標準）。Dickow通常提供泵本體，電機由客戶或系統集成商選配。

4.      材料選項 (常見)：

o    泵殼/后蓋： 灰鑄鐵 (GG25), 球墨鑄鐵 (GGG40/50), 不銹鋼 (如1.4408/AISI 316, 1.4460/Duplex), 特殊合金（按需）。

o    葉輪： 青銅 (如G-CuSn12), 不銹鋼 (1.4408/AISI 316, 1.4460/Duplex), 特殊合金（按需）。

o    軸： 不銹鋼 (如1.4021/420, 1.4317/4317)。

o    密封件/墊片： EPDM, FKM (Viton), PTFE, Grafoil等，根據介質和溫度選擇。

5.      標準與認證：

o    符合或兼容ISO 5199（離心泵技術規范 - II類）等國際標準，確保設計、制造和測試的規范性。

o    可根據需求提供符合ATEX指令（防爆）、PED指令（承壓設備）、TA-Luft（空氣污染控制）等特定行業或區域認證的型號。

o    材料證書（如EN 10204 3.1）通?？砂匆筇峁?。

HZA 418的核心優勢與應用場景

1.      無與倫比的可靠性： 重型設計、優質材料和精密制造是其長壽命和低故障率的基石，特別適合連續運行的關鍵流程。

2.      維護友好性： 徑向剖分+背拉出設計是HZA系列的“殺手锏”，使維護工作快速、簡便、成本更低，顯著提高設備可用率。

3.      高效節能： 優化的水力模型確保在寬泛的工作范圍內都能保持高運行效率，降低能耗成本。

4.      廣泛的應用適應性： 多樣的材料組合和密封選擇，使其能從容應對：

o    化工行業： 輸送各種工藝流體、溶劑、酸、堿（需選合適材質）。

o    石油與天然氣： 原油、成品油、液化氣、油田注水、海水冷卻（需防腐材質）。

o    能源行業： 鍋爐給水、冷凝水、冷卻水循環、熱媒油。

o    水處理： 原水提升、清水輸送、污水處理廠內循環。

o    船舶與海洋工程： 壓載水、艙底水、冷卻水、消防水。

o    一般工業： 工業清洗系統、循環系統、冷卻系統、供熱系統。

5.      全球化的服務與支持： Dickow擁有遍布全球的銷售和服務網絡，提供及時的技術支持、備件供應和維護服務。

選型與應用注意事項

1.      精確選型是王道： 務必提供詳細的工況信息：介質名稱及特性（密度、粘度、溫度、固體含量、腐蝕性、蒸汽壓）、所需流量、揚程、進口壓力、可用汽蝕余量(NPSHa)、環境條件、運行模式（連續/間歇）等。依賴Dickow選型軟件或咨詢授權工程師，基于準確的性能曲線進行選擇。

2.      密封是重中之重： 根據介質的危險性、價值、環保要求精確選擇密封形式（填料或機封）和沖洗方案。錯誤的密封選擇是泵故障的主要原因之一。

3.      材料兼容性： 確保泵的過流部件材料（殼、葉輪、軸）與輸送介質兼容，避免腐蝕和磨損導致的早期失效。

4.      安裝基礎： 提供堅固、平整的混凝土基礎，確保精確對中（泵與電機），并遵循Dickow安裝手冊要求。不良對中是振動和軸承/密封損壞的常見誘因。

5.      啟動與運行： 啟動前務必充分排氣（灌泵）。監測運行參數（振動、噪音、軸承溫度、泄漏情況）。在遠離小流量點（避免過熱）和大流量點（避免汽蝕和過載）的范圍內運行。

6.      預防性維護： 建立定期維護計劃，包括潤滑（油位/油脂狀態檢查更換）、振動監測、密封檢查、對中復查等，防患于未然。

結論

Dickow HZA 418離心泵詮釋了德國工業產品的精髓——在堅固耐用的框架內，追求精準、高效和用戶友好性。其標志性的徑向剖分背拉出設計，為維護人員提供了極大的便利，顯著降低了生命周期成本。結合其廣泛的材料選擇、靈活的密封配置以及在中等流量揚程范圍內展現的可靠性能，HZA 418成為眾多工業領域流體輸送任務的理想解決方案。
