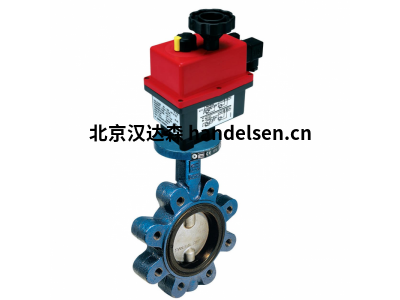

在復雜的工業管網和建筑設施中，閥門扮演著至關重要的“交通指揮官”角色。而來自意大利流體控制品牌EFFEBI的A506型號雙偏心蝶閥，憑借其設計、可靠的性能和經濟性，已成為全球眾多關鍵系統中的閥門之一。這款閥門融合了工程智慧與實用主義，為水、空氣、蒸汽及多種溫和工業介質的控制提供了高效解決方案。
A506的成功核心在于其雙偏心（雙偏移）設計：
1. 閥桿軸心偏移： 閥桿軸線從閥瓣密封面中心線偏移，實現閥門啟閉時閥瓣與閥座的瞬間脫離和瞬間接觸，極大減少了摩擦磨損。
2. 閥桿軸心偏移： 閥桿軸線同時從管道中心線（閥門中心線）偏移。這一設計進一步優化了閥瓣的運動軌跡，在開啟時提供更大的流通間隙，顯著降低流阻。
這種雙偏心設計帶來的革命性優勢：
· 近乎零摩擦啟閉： 開啟瞬間脫離，關閉后時刻才接觸壓緊，密封圈壽命大幅延長。
· 低操作扭矩： 摩擦力極小，所需操作力小，可選用更小、更經濟的執行機構（電動、氣動頭或手動裝置）。
· 優異密封性能： 關閉時依靠閥瓣旋轉壓緊閥座實現可靠密封，尤其在中低壓工況下表現。
· 高流通能力（Cv值大）： 全開時閥板對介質流動阻礙極小，壓降損失小，節能效果好。
· 長使用壽命： 密封副磨損小，整體結構堅固，維護需求低。
以下表格詳細列出了A506蝶閥的關鍵技術規格，涵蓋其核心能力邊界：
|
參數類別 |
詳細規格/描述 |
|
型號 |
EFFEBI A506 |
|
類型 |
雙偏心（雙偏移）金屬密封蝶閥 |
|
公稱通徑 (DN) |
常用范圍： DN 50 - DN 1200 (2" - 48") |
|
壓力等級 (PN) |
標準： PN 10 / PN 16 (對應 ANSI Class 125/150) |
|
閥體材料 |
標準： 灰鑄鐵 (GG25/GGG40, EN-JL1040/JL1040) |
|
閥瓣（蝶板）材料 |
標準： AISI 316 不銹鋼 (1.4408) |
|
閥桿材料 |
標準： AISI 316 不銹鋼 (1.4401/1.4408) |
|
閥座密封材料 |
標準選項： |
|
適用溫度范圍 |
取決于閥座材料： |
|
適用介質 |
廣泛適用： |
|
連接方式 |
標準： 法蘭連接 |
|
驅動方式 |
標準配置： 手動操作 |
|
泄漏等級 |
符合標準： EN 12266-1 |
|
流量特性 |
近似等百分比 (調節型應用時需結合執行機構選型) |
|
流向要求 |
標準設計： 通常為雙向密封。但佳安裝方向是介質流動方向與閥瓣關閉方向一致 (即介質從閥瓣下方流入上方流出)，以利用介質壓力輔助密封并保護閥座。避免長時間反向高壓安裝。 |
|
表面處理/涂層 |
閥體外部： 標準環氧樹脂涂層 (RAL 顏色可選，常用RAL 5015天藍或RAL 7031灰藍)，提供防腐保護。特殊環境可選更高級涂層。 |
|
測試標準 |
殼體強度測試： 1.5 x PN |
EFFEBI A506蝶閥的設計使其在以下領域大放異彩：
1. 暖通空調 (HVAC) 系統：
o 功能： 精確控制冷凍水、冷卻水、熱水在管道網絡中的流量，實現區域溫度調節和能量平衡。開關控制或比例調節（需配調節型執行器）。
o 優勢： 低流阻節能、低泄漏確保系統效率、操作輕便、耐腐蝕涂層適應潮濕環境。
2. 給排水與水處理：
o 功能： 飲用水管網隔離與流量控制，污水處理廠工藝水、沉淀池進出水控制，中水回用系統。
o 優勢： EPDM閥座符合飲用水標準（如KTW/W270），耐氯、耐臭氧，密封可靠防止?jié)B漏。
3. 工業過程控制：
o 功能： 控制冷卻循環水、工藝水、低壓蒸汽、壓縮空氣、潤滑油、溫和化學溶液（如清洗液、添加劑）的啟閉。
o 優勢： 材料選擇多樣（閥體、閥座），適應不同介質；PTFE閥座應對化學品；堅固耐用，維護需求低。
4. 消防系統：
o 功能： 作為消防水管網的主要隔離閥和區域控制閥。
o 優勢： 快速可靠的啟閉（尤其氣動驅動時），全通徑設計保證水流充足，高可靠性確保關鍵時刻發揮作用。
5. 電站（常規與輔助系統）：
o 功能： 冷卻水系統、閉式循環水系統、輔助蒸汽系統、除鹽水系統的隔離與調節。
o 優勢： 耐溫耐壓性能滿足要求，低維護減少停機時間。
6. 船舶與近海工程：
o 功能： 船舶壓載水、艙底水、冷卻水、燃油（需匹配閥座）等系統的控制。
o 優勢： 緊湊設計節省空間，重量相對較輕，耐海洋大氣腐蝕（涂層或選不銹鋼）。
1. 久經考驗的可靠性： 基于成熟的雙偏心設計原理，結構簡單堅固，故障率低，使用壽命長。
2. 密封性能： 多種高品質彈性閥座材料可選，確保在各種工況下實現可靠密封，滿足嚴格的泄漏等級要求。
3. 優異的流通能力與低能耗： 全開時流阻極小，顯著降低系統運行泵送能耗。
4. 操作輕便靈活： 極低的啟閉扭矩，使手動操作（手柄或齒輪箱）輕松省力，同時便于匹配經濟高效的執行機構（氣動/電動）。
5. 維護簡便經濟： 模塊化設計，大部分情況下更換閥座無需拆卸閥體，大幅降低維護成本和停機時間。
6. 廣泛的應用適應性： 從DN50到超大口徑（DN1200+），多種壓力等級（PN10/16為主）、豐富的閥體/閥座材料選擇，覆蓋暖通空調、水處理、通用工業的絕大部分需求。
7. 標準化的設計與接口： 符合國際主流法蘭標準（EN, ANSI, AS, JIS）和執行機構接口標準（ISO 5211），確保安裝互換性和備件易得性。
8. 品牌信譽與質量保證： EFFEBI作為意大利專業閥門制造商，擁有嚴格的質量控制體系（如ISO 9001），產品符合相關國際標準（如CE, PED），提供可靠的質量保證。
1. 明確工況參數： 準確提供介質類型、溫度、壓力（工作壓力和設計壓力）、流量要求（調節閥需要）、連接方式及標準、驅動方式（手動/氣動/電動）是基本要求。
2. 材料選擇至關重要：
o 閥體： 根據介質腐蝕性、環境（如海洋）和預算選擇鑄鐵、球鐵、碳鋼或不銹鋼。
o 閥座： 這是選型核心！ 必須根據介質化學兼容性、工作溫度范圍來選擇EPDM, NBR, PTFE或其他特殊材質。咨詢廠家或查閱化學兼容性表。
o 閥瓣/閥桿： 標準316不銹鋼已滿足大多數水、空氣工況。腐蝕性環境或高潔凈要求需考慮更高級別不銹鋼或涂層。
3. 驅動方式匹配：
o 手動： DN200以下可選手柄；DN150及以上建議選齒輪箱。
o 自動： 選擇氣動或電動執行器時，務必確保執行器的輸出扭矩大于閥門所需操作扭矩（需考慮工況壓力、介質），并留有安全余量（通常20-30%）。對于調節閥，還需明確控制信號（開關、4-20mA等）和定位器需求。
4. 安裝注意事項：
o 流向： 盡可能按推薦流向（介質從閥瓣下方流入）安裝，以保護閥座并利用介質壓力輔助密封。
o 空間預留： 確保閥門兩側有足夠空間進行安裝、拆卸（尤其法蘭連接）和操作手柄/執行器。執行器上方需預留足夠維護空間。
o 管道支撐： 大口徑閥門附近管道應有適當支撐，避免應力傳遞到閥體上。
o 法蘭對齊： 確保管道法蘭平行對齊，螺栓均勻緊固，避免強行拉緊造成閥體變形影響密封。
5. 維護保養：
o 定期操作： 即使長期處于全開或全關狀態，也應定期（如每季度）進行數次開關操作，防止閥座粘連或閥桿卡澀。
o 外部清潔與檢查： 保持閥門外部清潔，定期檢查閥桿填料處有無泄漏（如有輕微泄漏，可嘗試輕微緊固填料壓蓋螺母，過度緊固會增大扭矩加速磨損），檢查執行機構狀態。
o 閥座更換： 當閥門出現內漏且無法通過調整解決時，通常是閥座磨損。雙偏心蝶閥通常允許在不拆下閥體的情況下更換閥座（需按廠家說明操作）。
EFFEBI A506雙偏心蝶閥，以其精巧的雙偏移設計、堅固的構造、多樣的材質配置和可靠的密封性能，詮釋了工業閥門在高效、可靠與經濟性上的平衡藝術。無論是保障摩天大樓舒適環境的HVAC系統，還是維系城市命脈的水處理設施，亦或是驅動現代工業的復雜管網，A506都在默默發揮著關鍵作用。深入理解其功能參數與設計精髓，是確保其在特定應用中發揮佳效能的基礎。選擇A506，即是選擇了一種歷經全球驗證的、值得信賴的流體控制解決方案。在流體的世界里，它如同一只精準而強韌的蝴蝶，以靜制動，掌控全局。
